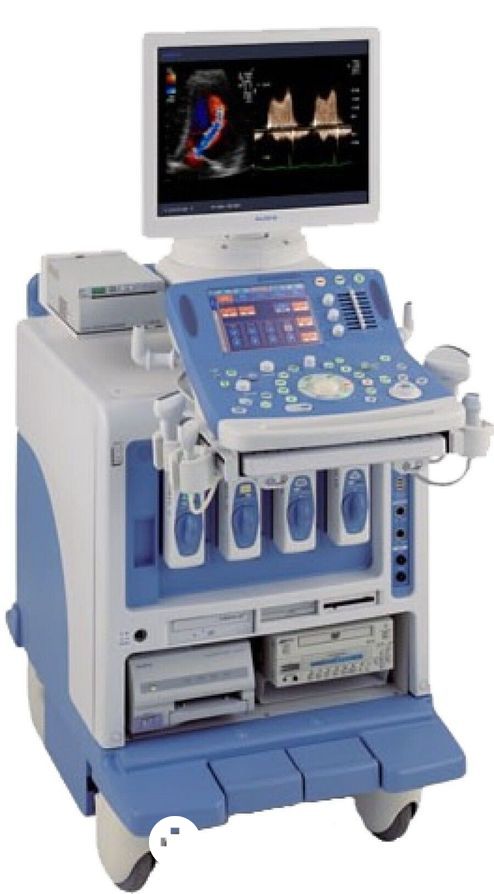

Ультразвуковой сканер Prosound Alpha 10 Hitachi Aloka в Алматы

Аппарат высшего экспертного класса с  современными улучшенными технологиями визуализации, с непревзойденным по качеству разрешением тканевой гармоники, с совершенной технологией формирования  ультразвукового луча, интегрированной рабочей станцией.

Аппарат существует в двух модификациях: Premier(полная) и Light(возможен апгрейд).

Области применения:

абдоминальные исследования;
акушерство;
гинекология;
кардиология;
костно-мышечная система;
ангиология;
урология;
поверхностно расположенные структуры;
педиатрия;
неонатология;
ортопедия;
транскраниальные исследования;
интраоперационные исследования.

Режимы визуализации:

Четыре В-изображения одновременно на экране.
Цветовое допплеровское картирование (Color Doppler). Изменение угла луча при цветовом допплеровском картировании (30 град).
Энергетический допплер (PowerFlow) - измерение малых и сверхмалых скоростей кровотока, направленный энергетический допплер.
eFlow расширенное цветовое допплеровское картирование - высокочувствительный метод отображения кровотока с улучшенным пространственным и временными разрешением благодаря расширенному диапазону передатчика и приёмника, а также пересмотренному методу обработки сигнала.
Двойной динамический дисплей (Dual Dynamic Display) - выведение на экран одновременно двух движущихся В-изображений: одного с цветным доплеровским картированием, а второго – без него.
Триплексный режим (Triplex mode): B, Flow и D одновременно в режиме реального времени.
Спектральный допплер (Spectral Doppler) в режимах постоянной волны (CW) и импульсном (PW, HPRF PW). Корректировка угла до 80 градусов. Фильтр движения стенок - многоступенчатый от 50 до 1600 Гц с независимой регулировкой для PW и CW. Управляемый CW -допплер.
Автотрассировка спектральных кривых в реальном времени.
Тканевой допплер (Tissue Doppler Imaging, TDI) – метод отображения движения ткани с помощью цвета при режекции сигнала кровотока. Выбор отображения по скорости или по энергии.
Анализ тканевого допплера. В-режим: профиль времени и скорости, профиль регионарной скорости и др. М-режим: трассировка скорости, скорость, время, ускорение, соотношение, разница скоростей. Толщина стенки миокарда.
Угол-независимый М-режим (Free Angular M-mode, FAM) - позволяет установить курсор М-режима в любую позицию и любое направление В-режима для получения М-сигнала в реальном времени. До 3 курсоров может быть установлено одновременно. Возможно получение М-изображения на сохранённой ранее кинопетле В-изображения. Возможно наложение цветного доплеровского картирования.
Тканевое гармоническое эхо (Tissue Harmonic Echo, THE) – технология построения изображения с использованием второй гармоники ультразвукового сигнала. Обеспечивает более чёткую дифференцировку контуров, уменьшение артефактов боковых лепестков и шума реверберации по сравнению с изображением, построенным только на основании фундаментальной частоты.
Контрастное гармоническое эхо – методика проведения исследований с введением ультразвукового контраста (Levovist/Echovist, Shering).
Трёхмерное сканирование в реальном времени (Real - time 3 D). Новые датчики ультразвукового аппарата ALOKA ALPHA 10 позволяют получать объёмное изображение с высокой скоростью: кардиологический трансторакальный датчик (до 15 объёмов в секунду), датчики для исследования в акушерстве: трансабдоминальный и трансвагинальный (до 10 объёмов в секунду). Одновременно могут отображаться трёхмерное изображение и три свободных среза (многопозиционный дисплей). Ротация угла обзора для трёхмерного изображения. Проведение измерений на трёхмерном изображении.
Расширеное поле обзора (Extended Filed of View , EFV) – панорамное изображение протяжённого участка тела, формируемое прибором при движении датчика.
Эхо Трэккинг (Echo Tracking) - функция для обнаружения и оценки атеросклероза на ранних стадиях. Система отслеживает движение сосудистой стенки и автоматически вычисляет следующие показатели: модуль эластичности (pressure - strain elastic modulus), параметр ригидности (stiffness parameter), податливость сосудистой стенки (arterial compliance), точечную скорость пульсовой волны (one - point pulse wave velocity) и индекс приращения (augmentation index). Кроме того, возможна оценка функции эндотелия сосудов через параметр опосредованной кровотоком дилатации (Flow Mediated Dilatation).
Контрастное гармоническое эхо (Contrast Harmonic Echo , CHE) – методика проведения исследований с введением ультразвукового контраста (Levovist/Echovist, Shering).
Анализ контрастного эхо: субтракция изображения, кривая времени-интенсивности для изображений с субтракцией. Вывод данных в формате, совместимом с Excel .
Профиль Кровотока (Flow Profile) - автоматическое определение контуров кровотока (сосуда) и отображение интегрального показателя профиля скоростей кровотока в поперечном сечении сосуда.
Стресс эхо. Получение данных, синхронизованных с ЭКГ. Протоколы: с физической нагрузкой (физическая нагрузка, тредмиль, велосипед), с фармакологической нагрузкой (DSE , DSE низкая доза, DSE высокая доза, арбутамин, дипиридамол). Пользователь может составить протокол 8 изображений х 12 стадий.
Индекс миокарда – расчёт индекса глобальной функции миокарда для количественной оценки степени сердечной недостаточности.
Временной анализ внутреннего рассеяния энергии (BETA) - экспертная функция отображения в цвете распределения энергии сокращения миокарда с помощью интегрированного метода обратного рассеяния при применении энергетического допплера.
Регистрация ЭКГ, ФКГ, пульсовой и дыхательной кривых - блок физиологических сигналов.
Кинопамять до 16 320 изображений, высокоскоростной обмен данными между кинопетлёй и жёстким диском.

Измерения и анализ:

Общие измерения. В-режим: дистанция, площадь и окружность, объём, гистограмма, угол, угол бедренной кости. М-режим: скорость, расстояние, временной интервал, ЧСС. Спектральный допплер: скорость, ускорение, средняя скорость кровотока, градиент давления, индекс резистентности, индекс пульсации, pressure half time, ЧСС, измерения стенозов, измерения регургитантного кровотока. B / D - режим : объёмная скорость, SV / CO . B (Flow): профиль кровотока.
Акушерские измерения и вычисления: срок беременности, вес плода, допплеровские измерения плода, индекс амниотической жидкости, длина шейки, измерения функции сердца плода, измерения при многоплодной беременности, анализ прироста плода.
Гинекологические измерения и вычисления : измерения матки, толщина эндометрия, измерения шейки, измерения яичников, измерения фолликулов, измерения мочевого пузыря, измерения артерии матки, артерии яичника.
Кардиологический анализ. В-режим: измерения объёма левого желудочка: area- length , Simpson , Pombo , Teicholz , Gibson .
Измерения клапанов (аортального, митрального), отношение LV / AV , измерения правого желудочка. М-режим: Pombo (стенка), Teicholz (стенка), Gibson (стенка), измерения митрального клапана, измерения LA/Ao , измерения митрального клапана, измерения трикуспидального клапана, измерения пульмонального клапана. Доплеровский режим: LVOT – поток через выносящий тракт левого желудочка, RVOT – поток через выносящий тракт правого желудочка, трансмитральный поток, регургитантные потоки, потоки через стенозированные клапаны, вена лёгочной артерии, коронарный кровоток, индекс миокарда.
Анализ периферических сосудов. Сонная артерия: общая сонная артерия, внутренняя сонная артерия, наружная сонная артерия, бифуркация сонной артерии, позвоночная артерия, % площади стеноза, % стенозированного диаметра, отношение интима-медия.
Измерения артерий конечностей: кровоток по артериям нижних конечностей, кровоток по артериям верхних конечностей. Уровень стеноза: % площади стеноза, % стенозированного диаметра. Измерения вен конечностей: кровоток по венам нижних конечностей, кровоток по венам верхних конечностей.
Урологические измерения и вычисления: объём простаты, объём мочевого пузыря, семенной пузырёк, объём яичка, объём почки, толщина коркового слоя, объём надпочечника.
Допплеровские измерения почечной артерии (индекс пульсации, индекс сопротивления).
Абдоминальные измерения: уровень стеноза: диаметр, площадь, желчный пузырь, общий желчный проток, поджелудочная железа, почка, селезёнка, объёмное образование, диаметр брюшной аорты, диаметр воротной вены, кровоток по почечной артерии, брюшной кровоток, кровоток по шунту, объём кровотока.
Функция горячих клавиш. Возможно назначение функций измерения на клавиши клавиатуры.
Возможно проведение измерений по изображению, записанному ранее на видеорекордер.

Методы сканирования:

•  электронный конвексный;
•  электронный линейный;
•  электронный секторный с фазированной решёткой.
